ベランダベース施工資料
DR-0257:アスノン(8mm以上)
仕様の形状・寸法等
| 形状 | FRP 防水材葺き形状 |
|---|---|
| 支持材の間隔 | 500mm以下 |
| 支持材の傾斜角度 | 0°以上 30°以下 |
主要構成材料
| ① | 支持部材 |
1）一般製材(JAS)/大きさ:幅36mm以上×高さ30mm以上 2）一般構造用軽量形鋼/大きさ:幅50mm×高さ100mm以上鋼材厚さ2.3mm以上(JIS G 3350) |
||
|---|---|---|---|---|
| ② | 野地板 |
合板/普通合板(JAS)又は構造用合板(JAS):厚さ12mm以上 留付/くぎ:直径2.1mm以上、長さ30mm以上(JIS A 5508) ねじ:タッピングねじ(JIS B 1122、JIS B 1125):直径3.5mm以上、長さ32mm以上 |
||
| ③ | 補強板スラグせっこう板 |
アスノン厚さ8mm以上(不燃番号NM-8314) 留付/くぎ:直径2.1mm以上、長さ30mm以上(JIS A 5508) ねじ:タッピングねじ(JIS B 1122、JIS B 1125):直径3.5mm以上、長さ32mm以上 |
||
| ④ | 目的テープ | 未加硫ブチルゴム系テープ[厚さ0.8(±0.08)mm、幅50(±5)mm、質量0.9(±0.09)kg/㎡] | ||
| ⑤ | プライマー | ウレタン系樹脂:固形量0.1(±0.01)kg/㎡以下 |
FRP防水材: 厚さ2.4(-0.24)～5.4(+0.54)mm 質量3.2(-0.32)～6.0(+0.6)kg/㎡ |
|
| ⑥ | 下塗 |
ポリエステル系樹脂 厚さ0.4(±0.04)mm 固形量:0.45(±0.04)kg/㎡ (イソ系ポリエステル樹脂60%、スチレン39%、添加剤1%〈ベントナイト系揺変剤等〉) |
||
| ⑦ | 防水層1 |
ガラス繊維マット(質量0.38kg/㎡) ポリエステル系樹脂:固形量0.7～1.85kg/㎡ (イソ系ポリエステル樹脂60%、スチレン39%、添加剤1%〈ベントナイト系揺変剤等〉) |
防水層は厚さ 1.3(-0.13)～3.5(+0.35)mm 固形量 1.8(-0.18)～4.6(+0.46)kg/㎡ の範囲 |
|
| ⑧ | 防水層2 |
ガラス繊維マット(質量0.38kg/㎡) ポリエステル系樹脂:固形量0.7～1.85kg/㎡ (イソ系ポリエステル樹脂60%、スチレン39%、添加剤1%〈ベントナイト系揺変剤等〉) |
||
| ⑨ | 中塗 |
ポリエステル系樹脂 厚さ0.4(±0.04)mm 固形量:0.45(±0.04)kg/㎡ (イソ系ポリエステル樹脂58%、スチレン38%、着色顔料3%、添加剤1%〈ベントナイト系揺変剤等) |
||
| ⑩ | 上塗 |
ポリエステル系樹脂 厚さ0.3(±0.03)mm～1.1(+0.11)mm 固形量:0.35(-0.04)～0.44(+0.04)kg/㎡ 塗料:0.35kg/㎡ (イソ系ポリエステル樹脂59%、スチレン25%、着色顔料12%、添加剤4%〈ベントナイト系揺変剤等) 無機質系防滑骨材:0.09kg/㎡以下、又はなし |
||

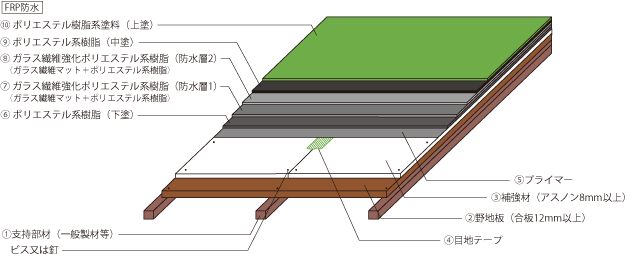

施工図
下地組み
- 支持部材(幅36mm×高さ30mm断面以上の一般製材[JAS])を使用し、500mm以内の間隔で不陸の無いように組み立ててください。
-
厚さ12mm以上の野地板(普通合金[JAS]・構造用合板[JAS])に、釘(φ2.1mm以上×?30mm以上 JIS A 5508)、
またはタッピングねじ(φ3.5mm以上×?32mm以上 JIS B 1122・JIS B 1125)を使用し、303mm以内の間隔で留付けてください。 -
厚さ8mm以上の補強材(アスノン[スラグせっこう板])に、釘(φ2.1mm以上×?30mm以上 JIS A 5508)、
またはタッピングねじ(φ3.5mm以上×?32mm以上 JIS B 1122・JIS B 1125)を使用し、303mm以内の間隔で留付けてください。
FRP防水施工
施工手順
1.補強材(アスノン)の確認をする
- 表面に異物・段差・たわみが無い事を確認してください。
- 異物・凸凹・段差・たわみがある場合は必ず補修してから施工を行ってください。
2.補強材(アスノン)の目地処理をする
- 目地テープ[未加硫ブチルゴム系テープ厚さ0.8(±0.08)mm、幅50(±5)mm、質量0.9(±0.09)kg/㎡]を目地部分に張り付けてください。
3.プライマーを塗布する
- ウレタン系プライマー[固形量0.1(±0.01)kg/㎡以下]を塗りムラが無いよう均一に塗布してください。
4.ポリエステル系樹脂で下塗する
- 厚さ0.4(±0.04)mm[固形量:0.45(±0.04)kg/㎡]で塗りムラが無いように均一に塗布してください。
5.防水層1の貼付け処理をする
- ポリエステル系樹脂を固形量0.7～1.85kgで塗布し、直後にガラス繊維マット質量0.38kg/㎡を張り付け、さらにポリエステル樹脂を固形量0.7～1.85kgで塗布してください
- ガラス繊維マットの目地部は100m以上重ねてください。
6.防水層1の脱泡処理をする
- 脱泡ローラーで層内に泡が残らないように脱泡してください。
7.防水層2の貼付け処理をする
- 防水層1の溶剤が乾燥してから再度、ポリエステル系樹脂を固形量0.7～1.85kgで塗布し、直後にガラス繊維マット質量0.38kg/㎡を張り付け、さらにポリエステル系樹脂を固形量0.7～1.85kgで塗布してください。
- ガラス繊維マットの目地部は100mm以上重ねてください。
8.防水層2の脱泡処理をする
- 脱泡ローラーで層内に泡が残らないように脱泡してください。
9.ポリエステル系樹脂で中塗する
- 厚さ0.4(±0.04)mm[固形量:0.45(±0.04)kg/㎡]で塗りムラが無いよう均一塗布してください。
10.ポリエステル系樹脂塗料で上塗する
- 厚さ0.3(±0.03)mm～1.1(±0.11)mm[固形量:0.35(-0.04)～0.44(+0.04)kg/㎡]でムラの無いように塗布してください。
- 無機質系防滑骨材:0.09kg/㎡以下、塗料:0.35kg/㎡以下で塗布してください。
ベランダベース工程図(※施工手順参照)

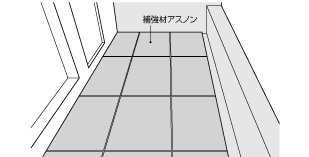

■補強材確認(施工手順1.)

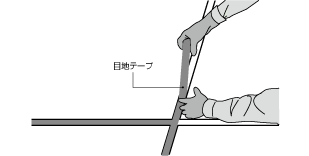

■目地処理(施工手順2.)

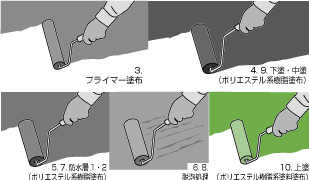

■塗布、脱泡処理(施工手順3.4.5.6.7.8.9.10)

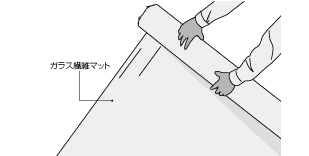

■防水層貼付け処理(施工手順5.7.)
