準耐火構造軒裏
準耐火構造60分軒裏⇒共同住宅3階建対応
![[準耐火60分]アスノン 16㎜](images/asnon_king_title01.gif){kind=small}
準耐火構造60分軒裏：QF060RS-0001の仕様
| 軒の出 | 最大寸法1,000㎜ |
| 軒の形状 | 水平 |
| 品名・板厚等 | ①アスノン16㎜ |
| 野縁サイズ | 木製下地 軒の出500㎜以下：36㎜×40㎜ 間隔455㎜以下 軒の出500㎜を超える場合：40㎜×45㎜ 間隔455㎜以下 |
| 釘サイズ | φ2.7㎜×50㎜以上 |
| 留付けピッチ | 縦方向150㎜以下、幅方向150㎜以下 |
| コーキング | 目地処理：①アクリル系、②変成シリコン系、③ウレタン系 ※塗布量：100g/m以下 |
| 軒元の納まり | 認定書別添に明記なし |
| 備考 | ※詳細は、認定書の別添図書をご確認下さい。 |
□軒の出500㎜以下の場合
□軒の出500㎜を超える場合
有孔板で準耐火構造45分軒裏⇒準耐火建築物(イ準耐)・戸建住宅3階建・共同住宅1・2階建対応
![[準耐火45分]ノキエイト](images/asnon_king_title03.gif){kind=small}
準耐火構造45分軒裏：QF045RS-0081の仕様
| 軒の出 | 最大寸法1,000㎜(500㎜を超える場合は、吊木を設ける(36㎜×36㎜) 間隔455㎜以下) |
| 軒の形状 | 水平 |
| 品名・板厚等 | ①ノキエイト、②ノキエイトエンボスカラー ※板厚8㎜有孔板(裏面熱膨張シート貼) 穴径：φ8㎜以下 ピッチ：20㎜以上 |
| 野縁サイズ | 木製下地：36㎜×36㎜、間隔455㎜以下 |
| 釘サイズ | φ1.9㎜×32㎜以上 |
| 留付けピッチ | 縦方向150㎜以下、幅方向150㎜以下 |
| コーキング | 目地処理：①なし、②アクリル系、③変成シリコン系、④ウレタン系 ※塗布量：30g/m以下 |
| 軒元の納まり | ①壁先行仕様(壁勝)、②壁先行仕様(野縁勝)、③軒先行仕様(野縁勝) |
| 備考 | ※詳細は、認定書の別添図書をご確認下さい。 |

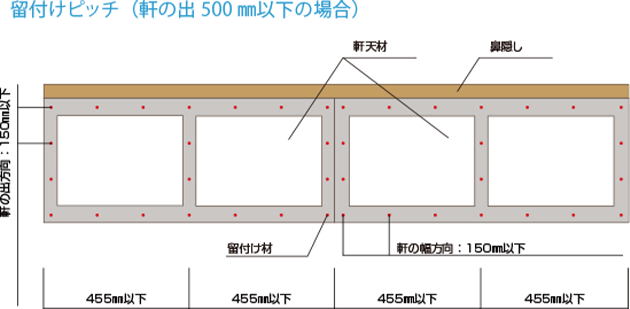

□軒の出500㎜以下の場合
□軒の出500㎜を超える場合
クラボウ防火対応換気材「APフェイシアタイプA」との組み合わせで準耐火構造45分軒裏対応
![[準耐火45分]アスノン・エンボスカラー 12㎜以上](images/asnon_king_title08.gif){kind=small}
準耐火構造45分軒裏：QF045RS-0237の仕様
| 軒の出/軒の幅 | 121～600㎜/構造計算等により構造安全性が確かめられた寸法 |
| 軒の形状 | 水平・勾配 |
| 品名・板厚等 | ①アスノン、②エンボスカラー 12㎜以上 |
| 野縁 | 材料：日本農林規格の品質を満足する木材(製材、集成材) 断面寸法：30㎜×38㎜、取付間隔 軒元および軒先 |
| 縦野縁 | 材料：日本農林規格の品質を満足する木材(製材、集成材) 断面寸法：30㎜×38㎜、取付間隔 軒の幅方向455㎜以下 |
| 軒天材留付材 | ①くぎ：胴部径φ2.15㎜×38㎜以上、②ねじ：寸法：呼び径φ3.0×長さ25㎜以上 |
| 留付けピッチ | ①軒先・軒元部：軒幅方向150㎜以下、②軒中間部：軒の出方向150㎜以下、軒の幅方向455㎜以下 |
| 軒元の納まり | ①壁先行仕様(壁勝)、②壁先行仕様(野縁勝)、③軒先行仕様(野縁勝) |
| 備考 | ※詳細は、認定書の別添図書をご確認下さい。 |

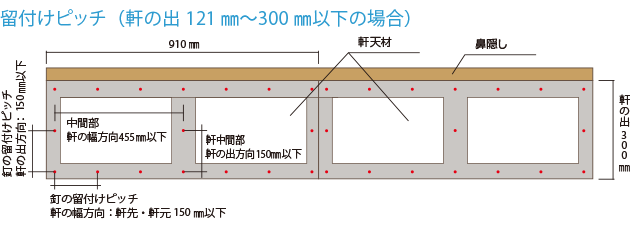

□軒の出：121を超え300㎜以下の場合
□軒の出：300を超え600㎜以下の場合
□軒の出：121を超え300㎜以下の場合
□軒の出：300を超え600㎜以下の場合
最大の軒の出2mの準耐火構造30分軒裏⇒防火構造・省令準耐火・戸建住宅1・2階対応
![[準耐火30分]アスノン・エンボスカラー 8㎜以上](images/asnon_king_title09.gif){kind=small}
準耐火構造30分軒裏：QF030RS-0283-1の仕様
| 軒の出 | 最小寸法100㎜～最大寸法1,000㎜ |
| 軒の形状 | 勾配 |
| 品名・板厚等 | ①ノキエイト、②ノキエイトエンボスカラー ※無孔板8㎜以上、有孔板8㎜以上(裏面熱膨張シート貼)、穴径：φ8㎜以下 ピッチ：25㎜以上 |
| 野縁サイズ | 木製下地：30㎜×40㎜以上、間隔：軒の出方向480㎜以下、軒の幅方向455㎜以下 |
| 釘サイズ | φ2.2㎜×38㎜以上 |
| 留付けピッチ | 軒の出方向125㎜以下、軒の幅方向150㎜以下 |
| コーキング | 目地処理：①なし、②アクリル系、③シリコン系、④変成シリコン系、⑤ウレタン系 ※塗布量：20g/m以上 |
| 軒元の納まり | 軒先行仕様(野縁勝) |
| 備考 | ※詳細は、認定書の別添図書をご確認下さい。 |

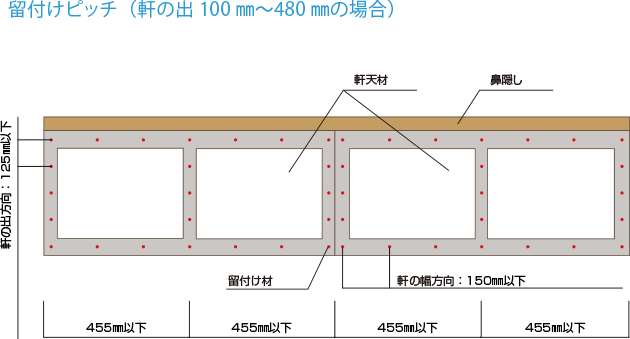

□軒の出100～500㎜以下の場合
□軒の出500㎜を超える場合
有孔板で準耐火構造30分軒裏⇒防火構造・省令準耐火構造:戸建住宅1・2階建対応
![[準耐火30分]ノキエイト](images/asnon_king_title04.gif){kind=small}
準耐火構造30分軒裏：QF030RS-0195の仕様
| 軒の出 | 最小寸法100㎜～最大寸法1,000㎜ |
| 軒の形状 | 勾配 |
| 品名・板厚等 | ①ノキエイト、②ノキエイトエンボスカラー ※無孔板8㎜以上、有孔板8㎜以上(裏面熱膨張シート貼)、穴径：φ8㎜以下 ピッチ：25㎜以上 |
| 野縁サイズ | 木製下地：30㎜×40㎜以上、間隔：軒の出方向480㎜以下、軒の幅方向455㎜以下 |
| 釘サイズ | φ2.2㎜×38㎜以上 |
| 留付けピッチ | 軒の出方向125㎜以下、軒の幅方向150㎜以下 |
| コーキング | 目地処理：①なし、②アクリル系、③シリコン系、④変成シリコン系、⑤ウレタン系 ※塗布量：20g/m以上 |
| 軒元の納まり | 軒先行仕様(野縁勝) |
| 備考 | ※詳細は、認定書の別添図書をご確認下さい。 |
□軒の出100～500㎜以下の場合
□軒の出500㎜を超える場合
準耐火構造30分軒裏認定対応 NF工法［軒天フィニッシュ工法］スラグせっこう板8㎜
![[準耐火30分]アスノン・エンボスカラー・木目調・プラノ 8㎜](images/asnon_king_title10.png){kind=small}
準耐火構造30分軒裏：QF030RS-0542の仕様
| 軒の出 | 110㎜～2,000㎜(壁勝ち、軒勝ち) |
| 軒形状 | 勾配または水平 |
| 品名・板厚等 | アスノン及びエンボスカラー8㎜、木目調8㎜、プラノ8 |
| 野縁、中間野縁 | 材料：①、②のいずれか一仕様又は併用とする ①日本農林規格の品質を満足する木材 又は ②平成12年建設省告示第1452号の第五号に規定する無等級材又は第六号に規定する木材 のいずれか一仕様又は併用 □断面寸法(㎜)：30±3.0×40±4.0以上 □取付間隔(㎜)：軒元及び軒先(軒の出方向500以下)軒の出500を超える場合は中間野縁取付 |
| 縦野縁 | 材料：①、②のいずれか一仕様又は併用とする ①日本農林規格の品質を満足する木材 又は ②平成12年建設省告示第1452号の第五号に規定する無等級材又は第六号に規定する木材 のいずれか一仕様又は併用 □断面寸法(㎜)：30×40 □取付間隔(㎜)：455以下(軒天材目地部は二本組又は、二本組と同寸法以上) |
| 吊り木 | 材料：①、②のいずれか一仕様とする ①なし(軒の出500㎜以下の場合) ②日本農林規格の品質を満足する木材、平成12年建設省告示第1452号の 第五号に規定する無等級材 又は 第六号に規定する木材 □断面寸法(㎜)：30±3.0×30±3.0以上 □取付間隔(㎜)：軒の幅方向910以下、軒の出方向 野縁間隔と同じ |
| 金属ジョイナー | □種類：①～③のいずれか一仕様又は併用とする ①なし ②金属ジョイナー(H型) ③金属ジョイナー(T型) □材質：①～②のいずれか一仕様又は併用とする ①ステンレス鋼製 ②鋼製 |
| 留付材 | □軒天固定用：材料：①～③いずれか一仕様又は併用とする ①両面テープ（仕上げ釘併用） 材質：特殊アクリル系粘着剤（発泡ポリマー支持体） 寸法(㎜)：幅20±2以下 ②接着剤（仕上げ釘併用） 材質：変成シリコン系樹 留付間隔：野縁塗布 塗布量(g/m)：30±3以下 ③シーリング（仕上げ釘併用） 材質：変成シリコン系樹脂 留付間隔：野縁塗布 塗布量(g/m)：30±3以下 |

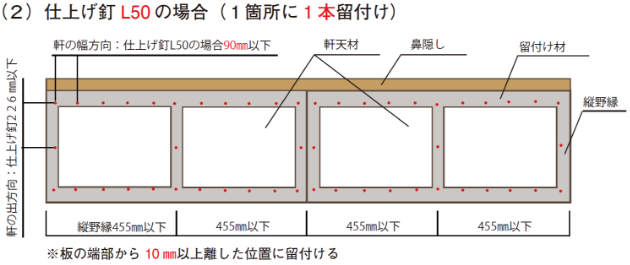

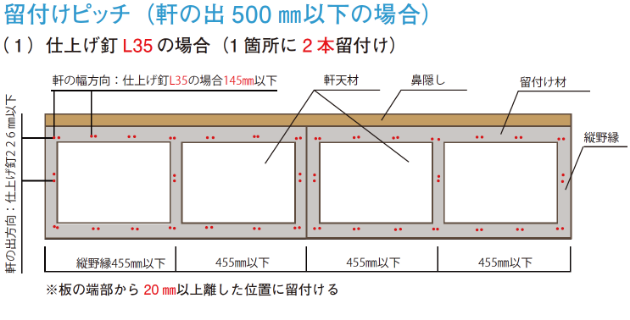

| 留付け間隔 | □仕上げ釘： 材質：a）ステンレス鋼製 b）軟鋼線材 寸法(㎜)：(1)、(2)のいずれか一仕様又は併用とする (1)胴部径1.05×長さℓ35以上 留付本数：1箇所に2本留付 (2)胴部径1.05×長さℓ50以上 留付本数：1箇所に1本留付 □留付間隔(㎜)：寸法(1)の場合 軒の幅方向145以下、軒の出方向226以下 □留付間隔(㎜)：寸法(2)の場合 軒の幅方向90以下、軒の出方向226以下 |
| 目地処理材 | 軒天材目地形状及び軒元、軒先取合い部の処理 (1)、(2)のいずれか一仕様又は併用とする (1)なし (2)シーリング □種類：1）～4）のいずれか一仕様又は併用とする 1）アクリル系 2）ウレタン系 3）シリコン系 4）ポリサルファイド系 |
| 備考 | ※詳細は、認定書の別途図書をご確認下さい。 |
準耐火構造30分軒裏⇒防火構造・省令準耐火構造:戸建住宅1・2階建対応
準耐火構造30分軒裏：QF030RS-0134の仕様
| 軒の出 | 最大寸法1,000㎜ (500㎜を超える場合は、吊木を設ける(30㎜×38㎜) 間隔500㎜以下 ※水平仕様) |
| 軒の形状 | 水平・勾配 |
| 品名・板厚等 | ①アスノン、②エンボスカラー 8㎜以上 |
| 野縁サイズ | 木製下地：30㎜×38㎜、間隔500㎜以下 |
| 釘サイズ | φ1.9㎜×32㎜以上 |
| 留付けピッチ | 縦方向150㎜以下、幅方向150㎜以下 |
| コーキング | 目地処理：①なし(軒元用コーキング材については水平軒の場合に限る)、 ②アクリル系、③変成シリコン系、④ウレタン系 ※塗布量：30g/m以下 |
| 軒元の納まり | ①壁先行仕様(壁勝)、②壁先行仕様(野縁勝)、③軒先行仕様(野縁勝) |
| 備考 | ※詳細は、認定書の別添図書をご確認下さい。 |

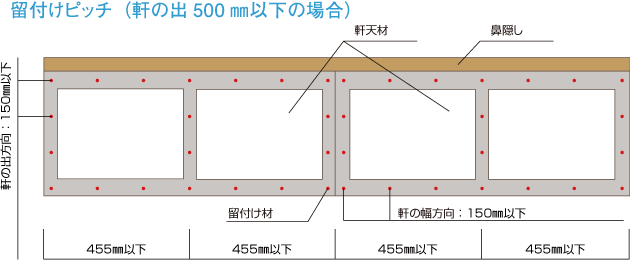

□軒の出500㎜以下の場合
□軒の出500㎜を超える場合
□軒の出500㎜以下の場合
□軒の出500㎜を超える場合
防火通気見切縁[BM2]×アスノン・エンボスカラー8㎜以上(勾配軒:10㎜以上)で準耐火構造30分軒裏
![[準耐火30分]アスノン・エンボスカラー×BM2](images/asnon_king_title06.gif){kind=small}
準耐火構造30分軒裏：QF030RS-0152の仕様
| 軒の出 | 最大寸法1,000㎜ (500㎜を超える場合は、吊木を設ける(30㎜×38㎜)間隔1,000㎜以下 ※水平仕様) |
| 軒の形状 | 水平・勾配 |
| 品名・板厚等 | ①水平軒：アスノン及びエンボスカラー8㎜以上、 ②勾配軒：アスノン及びエンボスカラー10㎜以上、③防火通気見切縁 BM2 |
| 野縁サイズ | 木製下地：30㎜×38㎜以上、間隔500㎜以下 |
| 釘サイズ | φ1.9㎜×32㎜以上 |
| 留付けピッチ | 軒の出方向125㎜以下、軒の幅方向160㎜以下 |
| コーキング | 目地処理：①なし(軒元用コーキング材については水平軒の場合に限る)、 ②アクリル系、③変成シリコン系④ウレタン系 ※塗布量：30g/m以下 |
| 軒元の納まり | ①壁先行仕様(壁勝)、②軒先行仕様(野縁勝) |
| 備考 | ※詳細は、認定書の別添図書をご確認下さい。 |

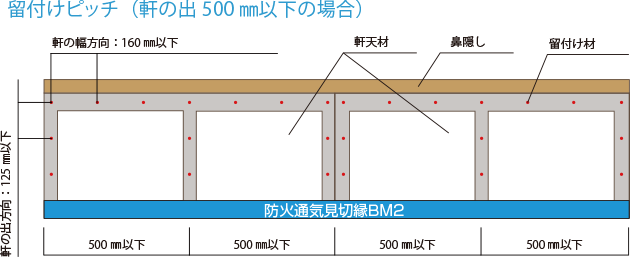

□軒の出500㎜以下の場合
□軒の出500㎜を超える場合
□軒の出500㎜以下の場合
□軒の出500㎜を超える場合
防火通気見切縁[BM2]×スラグせっこう板8㎜以上
準耐火構造30分軒裏：QF030RS-0453の仕様
| 軒の出 | 最大寸法2,000㎜以下(壁勝ち、軒勝ち) |
| 軒の形状 | 勾配又は水平 |
| 品名・板厚等 | アスノン及びエンボスカラー8㎜以上、防火通気見切縁 BM2 |
| 野縁 | 野縁1：あり又はなし 断面寸法30㎜×40㎜以上 野縁2：断面寸法30㎜×30㎜以上 野縁3：あり又はなし 断面寸法25㎜×30㎜以上 材料：日本農林規格の品質を満足する木材 |
| 受材 | 断面寸法：30㎜×40㎜、取付間隔：455㎜以下 ※吊木：あり又はなし(留付け間隔：2,000㎜以下) |
| 留付材 | 被覆材固定用：①くぎ ②ねじ 寸法：φ2.1㎜×38㎜以上 材質：鋼製又はステンレス製 |
| 留付け間隔 | 軒の出方向185㎜以下 軒の幅方向127㎜以下 |
| 通気見切金物 | 1.位置：①壁側 ②鼻隠し側 2.加熱発泡材：あり又はなし 3.接合部材：あり又はなし |
| 備考 | ※詳細は、認定書の別添図書をご確認下さい。 |

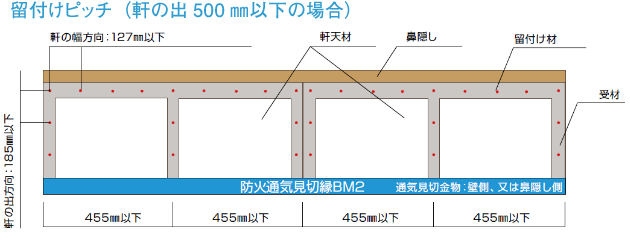

□軒の出500㎜以下の場合(軒勝ち)
□軒の出500㎜を超える場合(軒勝ち)
□軒の出500㎜以下の場合(軒勝ち)
□軒の出500㎜を超える場合(軒勝ち)
野縁レス(軒の出300㎜迄)対応の準耐火構造30分軒裏対応
準耐火構造30分軒裏：QF030RS-0271の仕様
| 軒の出/軒の幅 | 56～600㎜/構造計算等により構造安全性が確かめられた寸法 |
| 軒の形状 | 水平・勾配 |
| 品名・板厚等 | ①アスノン、②エンボスカラー 8㎜以上 |
| 野縁 | 材料：日本農林規格の品質を満足する木材(製材、集成材) 断面寸法：30㎜×35㎜、取付間隔 300㎜以下 |
| 縦野縁 | 材料：①なし(軒の出300㎜以下の場合)、②日本農林規格の品質を満足する木材(製材、集成材) 断面寸法：30㎜×35㎜、取付間隔 910㎜以下 |
| 軒天材留付材 | ①くぎ：胴部径φ1.8㎜×32㎜以上、②ねじ：呼び径φ3.0×長さ32㎜以上 |
| 留付けピッチ | 幅方向:220㎜以下 |
| 軒元の納まり | ①壁先行仕様(壁勝)、②壁先行仕様(野縁勝)、③軒先行仕様(野縁勝) |
| 備考 | ※詳細は、認定書の別添図書をご確認下さい。 |

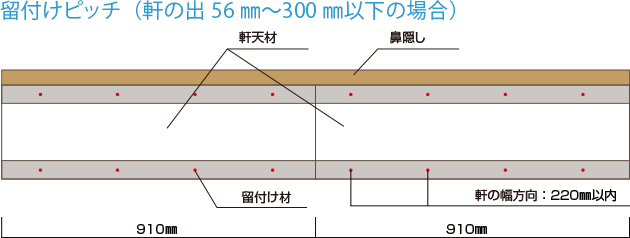

□軒の出：56を超え300㎜以下の場合
□軒の出：300を超え600㎜以下の場合
□軒の出：56を超え300㎜以下の場合
□軒の出：300を超え600㎜以下の場合
軒先端部有孔で準耐火構造30分軒裏⇒防火構造・省令準耐火・戸建住宅1・2階対応
![[準耐火30分]防火端部有孔板(アスノン・エンボスカラー)](images/asnon_king_title07.gif){kind=small}
準耐火構造30分軒裏：QF030RS-0283の仕様
| 軒の出 | 186.5㎜～2,000㎜(500㎜以上は吊木) |
| 品名・板厚等 | 品名：①アスノン防火端部有孔、②エンボスカラー防火端部有孔、板厚：スラグせっこう板8㎜以上 |
| 野縁サイズ | 30㎜×35㎜の断面寸法以上 |
| 軒先野縁 | あり又はなし |
| 縦野縁サイズ | 30㎜×35㎜の断面寸法以上(455㎜ピッチ) |
| 下地材サイズ | 21㎜×100㎜の断面寸法以上 |
| 軒形状 | 勾配または水平 |
| 軒天材留付材 | ステンレス釘(φ2.15㎜×L38㎜以上) |
| 留付けピッチ | 軒の出方向 193㎜以下 軒の幅方向 220㎜以下 |
| 通気孔面積 | 8φ-25P/0.00753m2×3カ所(0.02259m2/枚) |
| 軒元の納まり | 軒先行仕様 |
| 備考 | ※詳細は、認定書の別途図書をご確認下さい。 |
防火端部有孔板の納まり図

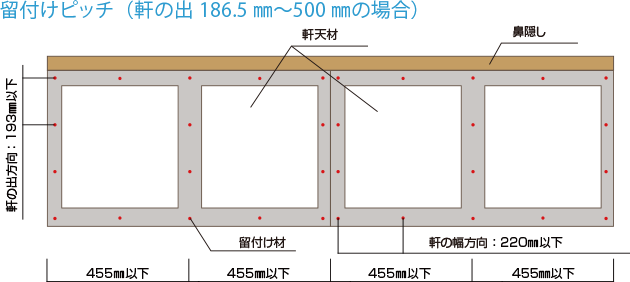

□水平軒 軒の出186.5㎜を超え500㎜以下の場合
■水平軒 軒の出500㎜を超え2,000㎜以下の場合
■勾配軒 軒の出186.5㎜を超え500㎜以下の場合
■勾配軒 軒の出500㎜を超え2,000㎜以下の場合
