有孔板詳細図

有孔板

有孔板規格

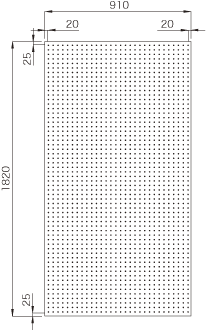

■ アスノン有孔・エンボスカラー有孔

  • アスノン 5・6mm 910×1820
    エンボスカラー 6mm 910×1820

    • 孔径φ6-25P
    • 孔数 36×72(2,592孔)
    • 開孔面積 0.073m2(開孔率4.4%)

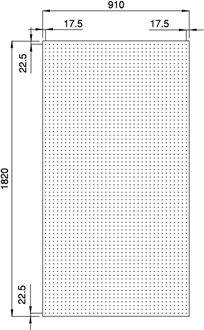

  • アスノン 5・6mm 910×1820

    • 孔径φ8-25P
    • 孔数 36×72(2,592孔)
    • 開孔面積 0.130m2(開孔率7.8%)

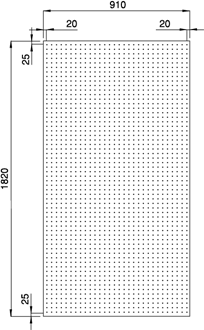

  • アスノン 8・10・11・12mm 910×1820
    エンボスカラー 11・12mm 910×1820

    • 孔径φ8-30P
    • 孔数 30×60(1,800孔)
    • 開孔面積 0.090m2(開孔率5.46%)

■ 防火端部有孔

  • 防火端部有孔(アスノン・エンボスカラー)
    8mm 910×1820

    • 孔径φ8-25P
    • 孔数 5列×15行×6(450孔)
    • 開孔面積 0.00753m2×3(0.02259m2/枚)
    • 開口率 1.34%

■ エンボスカラー有孔

  • エンボスカラー
    8mm 910×1820

    • 孔径φ8-25P
    • 孔数 36×72(2,448孔)
    • 開孔面積 0.1229m2(開孔率7.4%)

■ ノキエイト・ノキエイトエンボスカラー(裏面熱膨張性シート貼り有孔)

  • ノキエイト/ノキエイトエンボスカラー
    (NK836/NK■836□□)
    8mm 910×1820

    • 孔径φ8-25P
    • 孔数 34×72(2,448孔)
    • 開孔面積 0.1229m2(開孔率7.4%)
  • ノキエイト/ノキエイトエンボスカラー
    (NK823T/NK■823T□□)
    8mm 600×910

    • 孔径φ8-20P
    • 孔数:(18×14)×2(504孔)
    • 開孔面積 0.025m2/枚(開孔率4.6%)
  • ※ノキエイト/ノキエイトエンボスカラー
    赤ラインより内側の有孔部分
    ⇒裏面に熱膨張性シート貼り

    注)ノキエイト/ノキエイトエンボスカラーの
    熱膨張性シートの貼り付け位置は、若干
    (+0.5~1mm程度)の誤差が生じる
    場合があります。

※■:柄品番(S:スタッコ・Mモザイク・R:リップル)
※□□:色品番⇒こちらを御参照ください。
※ノキエイト・ノキエイトエンボスカラーの詳細寸法はボード端部から熱膨張性シートの端部までの長さを表記しています。
