NF工法8タイプM（軒天フィニッシュ接着剤⼯法）の仕様

アスノン8mm、プラノ8、エンボスカラー8mm　準耐火軒裏認定 QF030RS-0542

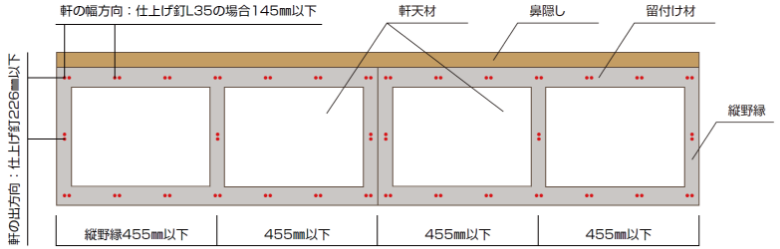

※板の端部から20㎜以上離した位置に留付ける

施工を行う前にご注意いただきたいこと

• NF工法8は防火構造・準耐火構造・省令準耐火構造建築物に使用可能です。（認定図書の内容に従って施工してください。）
• 常時水のかかる部位、あるいは高温にさらされる部位等、特殊な環境下での使用はできません。
• 軒天ボードは、軒先部から氷雪・ツララ等が軒天ボードまで廻り込む恐れがある箇所へは施工しないでください。また、塩害の恐れがある場所での使用は避けてください。
• 有孔板は、施工後に雨や雪が吹き込む箇所には施工しないでください。
• 外壁をモルタル仕上げするときに、軒天ボードとモルタルが接触しないよう見切などを使用してください。
• 施工部材は純正品、または推奨品を使用してください。
• 外気温が5℃以上の条件で使用してください。

下地組み

野縁サイズ：30㎜×40㎜ 断面以上

• 木製下地はよく乾燥したものを使用し軒の出方向の縦野縁は455mm以下の間隔で格子状に組んでください。
• 腐食しやすく割れやすい材質のものを使用すると製品の剥落事故を招く恐れがあります。
• 下地は平滑になるように調整してください。（不陸許容範囲2mm以内）
• 軒天ボードの継手は、野縁を2本組とするか、断面寸法30mm× 80mm以上の野縁を使用してください。
• 軒の出が500mmを超える場合、中間横野縁を500mm以内になるよう設置して吊木で吊ってください。

※H30×W40以上

■コーナー部 下地組みの例

割り付け

• 軒天の割り付けは、コーナー部より施工してください。
• 軒天ボード先行で施工した後、破風板を留付けてください。
• 雨風の激しい場所では、妻面へ有孔板の施工はできるだけ避けてください。
• 裏溝なしタイプの破風板を施工する場合は、軒天ボードが破風下地より突出しないように施工してください。

■割り付け例

■突き付け部

切断・加工

• 軒天材をやむを得ず切り欠く場合は、切断前に切り欠き部の隅角部に予め電動ドリルでφ12程度の下孔を開けてから切断してください。

留付け

接着剤

• 当社指定の変成シリコーン樹脂を使用してください。（メーカー名：コニシ（株） 商品名：MPX-7）
• 接着剤1本(333㎖）で約40m塗布できます。（塗布幅5mm×塗布高1.5mm以上目安 30g/m以下)

フィニッシュネイル

• ステンレス製、または鉄製カラー品を使用してください。（胴部径1.05mm×長さ35mm以上）

施工手順

■野縁の取り付け

1.軒元側に野縁を取り付ける

2.軒先側、 破風下地内側に野縁を取り付ける

3.縦野縁を455mm以下で取り付ける

4.軒天ボードの継手は、野縁を2本組とするか、断面寸法30mm×80mm以上の野縁を使用してください。

■接着剤を野縁に塗布

1.下地（野縁）に汚れ、ホコリ等がある場合は完全に取り除く

2.接着剤のカートリッジにノズルを取り付ける

• 付属のノズル先端でカートリッジ口元のアルミ除湿膜を破ってから取り付けてください。

3.ノズルの先端部をカットする

• ノズルロ径部分が4φになるように、1段目のカット位置を切り取リます。

4.接着剤を下地に塗布する

• 5mm幅のビード状（ひも状）で高さ1.5mm以上塗布してください。

5.軒天ボードを貼り付ける

• 接着剤塗布後、20分以内に貼り付けてください。

■フィニッシュネイルによる軒天ボードの留付け

1.軒天ボードの反りを確認する

• 留付ける前に、軒天ボードを平らな場所に置いて5mm以上反りがある場合は使用しないでください。

2.フィニッシュネイルで留付ける

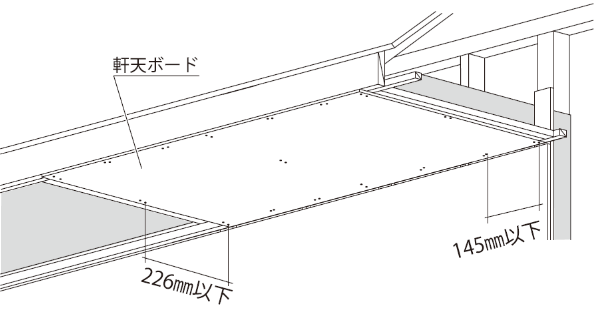

• 板端から20mm以上離した位置に軒の幅方向は145mm以下（1箇所2本：間隔10〜15mm以内）の間隔、軒の出方向は226mm以下の間隔で留付けてください。
• フィニッシュネイルの頭は、打ち込み過ぎに注意してください。

フィニッシュネイル＋接着剤留付け図

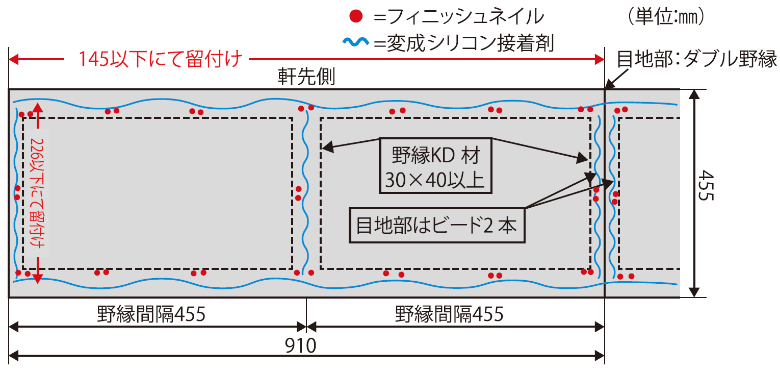

■軒の出500mm以下の場合

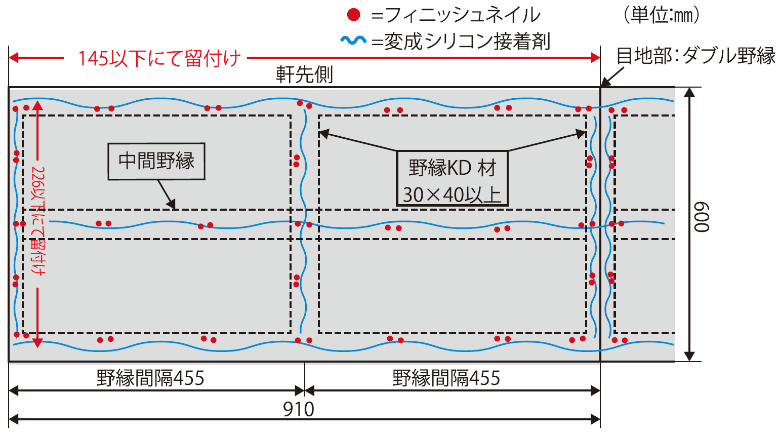

■軒の出500mm超の場合

リング釘とフィニッシュネイルにおける保持力比較試験（社内試験）

リング釘、フィニッシュネイルの保持力試験（木製下地）

■使用釘

■引き抜き耐力試験（試験体はn=S平均値）

▼試験方法
アスノン6mmをリング釘とフィニッシュネイルでそれぞれ留付け引張試験

▼リング釘と比較した場合のフィニッシュネイル留付けピッチ（本数）による理論上保持カ

■耐荷重試験

▼試験方法
455mm間隔で組んだ下地にアスノン6mm3×3をリング釘(303mm • 220mmピッチ） とフィニッシュネイル(110mmピッチ） でそれぞれ留付け、アスノン裏面から荷重（分銅）をかけ測定

■試験結果
「引き抜き耐力試験」結果から、アスノン6mm3×6をリング釘で303mmピッチで留付けるより、フィニッシュネイルを110mmピッチで留付けた方が約1.6倍の保持力を得られます。
また、「耐荷重試験」結果から、リング釘220mmピッチとの比較でも遜色ない保持力があり、変成シリコーン樹脂または特殊両面テープを併用することでさらに高い保持力を得られます。

※上記結果は測定値であり、保証値ではありません。

NF工法（軒天フィニッシュエ法）専用副資材

※表示価格は税抜き価格となります。

接着剤（コニシ（株）製/MPX-7) •特殊両面テープ（当社オリジナル）

フィニッシュネイル、及び接着剤（両面テープ）

■仕上がリイメージ

フィニッシュネイル、及び接着剤（両面テープ）使用量(3×6あたり）
