耐火GS

認定証
  • ■認定番号(耐火):FP060NP-0251~0254

1時間耐火構造間仕切壁として、上張りに厚さ12.5mmのせっこうボード、下張りに厚さ8mmのアスノンとの複合化により生まれた乾式間仕切壁です。それぞれの材料の特長を生かし壁厚が薄く軽量な中空壁となっていますので室内を広く使用できるメリットがあります。

特 長

上張りせっこうボード、下張りにアスノンを用いた耐火システムです。

主な用途

工場、倉庫、病院、ショッピングセンターなどの防火区画。

標準的な仕様

壁厚:91mm以上

■主要構成材料

  • 1. 石膏ボード(NM-8619):12.5mm上張面材
  • 2. アスノン(NM-8314):8mm 下張面材
  • 3. 上下ランナー:50以上×40以上×0.6mm以上
  • 4. スタッド:50以上×45以上×0.6㎜   50以上×40以上×0.6㎜
       ・スタッドの取付ピッチ:455mm以下
       ・スタッドスペーサーの取付ピッチ:上下方向600mm
  • 5. 接着剤:無機質系
  • 6. タッピングねじ:上張り用 Φ3.5×32mm以上  下張り用 Φ3.0×20mm以上
  • 7. ステープル:4×19mm以上
  • 8. 目地処理:グラスファイバーテープ(厚0.2×巾50mm)
       パテ材:せっこう系、炭酸カルシウム系
  • 9. 取り合い部:充填材
       (1)せっこうボード用目地処理材
       (2)ロックウール
       (3)ロックウール・ガラス繊維混紡フェルト
       (4)シーリング材
       (5)なし(下部の取り合い部分に限る)
  • 10. 要四周処理

水平断面図

耐火SG

認定証
別添
  • ■認定番号(耐火):FP060NP-9074

1時間耐火構造として、上張りに厚さ8mmのアスノン、下張りに厚さ12.5mmのせっこうボードを使用した乾式間仕切壁で室内を広く使え、水廻りなどせっこうボードが使いにくいところに最適です。

特 長

上張りアスノン、下張りにせっこうボードを用いた耐火システムです。

主な用途

工場、倉庫、病院、ショッピングセンターなどの防火区画。

標準的な仕様

壁厚:91mm(最大566mm)

■主要構成材料

  • 1. アスノン(NM-8314):8mm 上張面材
  • 2. 石膏ボード(NM-8619):12.5mm 下張面材
  • 3. 上下ランナー:50~500×40~75×0.6~3.2mm
  • 4. スタッド:50~500×45~75×0.6~3.2mm
       ・スタッドの取付ピッチ:455mm以下
  • 5. 接着剤:せっこう系、アクリル樹脂系、酢酸ビニル樹脂系
  • 6. タッピングねじ:Φ3.5×32mm以上
  • 7. ステープル:L=20mm以上
  • 8. 目地処理:グラスファイバーテープ(厚0.2×巾50mm)
       パテ材:せっこう系、アクリル樹脂系、酢酸ビニル樹脂系
  • 9. 要四周処理

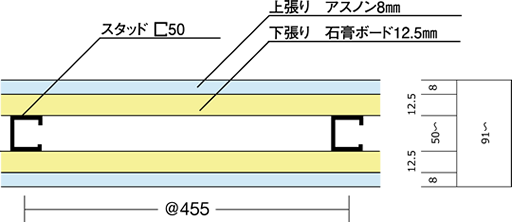

水平断面図
