耐火GS・耐火SG・耐火GSⅡ・耐火88・耐火12W 耐火構造（間仕切壁）標準施工要領
標準施工要領 耐火GS・耐火SG（2種共通）
- スタッドは455mmピッチで組み立ててください。
- 下張りボードは突き付け張りとし、タッピンねじにて取り付けてください。
- 下張りボードと上張りボードの目地は重ならないようにずらして取り付けてください。
- 目地の仕上げは、ジョイントテープ及び目地処理材にて平滑に仕上げてください。
- 表面の仕上げは防火上支障のない、ペンキ塗装、クロス張り、吹き付け等で仕上げてください。
構成 耐火GS
1．仕上材料
| 仕上材料 | 石膏ボード | アスノン （スラグせっこう板） |
|
| 認 定 | 不燃NM-8619 | 不燃 NM-8314 | |
| 厚 さ mm | 12.5 | 8 | |
| 規 格 mm | 標準寸法／幅910×長さ1,820 | ||
| 重 量 | kg／m2 | 8 | 9 |
| kg／枚 | 14 | 15 | |
2．標準部材
| ランナー |  |
| スタッド |  |
| タッピンねじ | φ3.5×25mm以上 |
| ステープル | 長さ20mm以上 |
| その他 | 目地処理パテジョイントテープ |

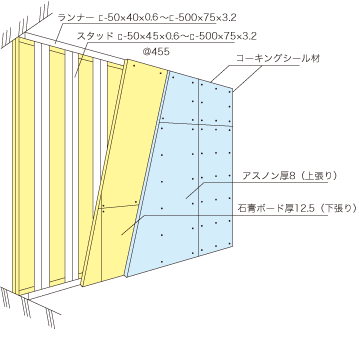

標準施工図
構成 耐火SG
1．仕上材料
| 仕上材料 | 石膏ボード | アスノン （スラグせっこう板） |
|
| 認 定 | 不燃NM-8619 | 不燃 NM-8314 | |
| 厚 さ mm | 12.5 | 8 | |
| 規 格 mm | 標準寸法／幅910×長さ1,820 | ||
| 重 量 | kg／m2 | 8 | 9 |
| kg／枚 | 14 | 15 | |
2．標準部材
| ランナー |  |
| スタッド |  |
| タッピンねじ | φ3.5×25mm以上 |
| ステープル | 長さ20mm以上 |
| その他 | 目地処理パテ、ジョイントテープ |
標準施工図
3．施工上の注意
施工後、隙間や貫通孔などがあると、著しく耐火・遮音性能が低下しますので、各工程の途中や施工後は、パテ・コーキングなどの充填材で隙間を完全にシールして下さい。
標準施工要領 耐火GSII・耐火88・耐火12W（3種共通）
- ランナー取付け芯を出し、固定ピンで留付けます。
- スタッドは455mmピッチで組み立てます。
- アスノン（下張り）は突き付け張りとし、タッピンねじで留付けます。
- アスノン（下張り）と上張りボードの目地は重ならないようにずらして取り付けてください。
- 目地の仕上げは、グラスファイバーテープ及び目地処理材にて平滑に仕上げてください。
- 表面の仕上げは防火上支障のない、ペンキ塗装、クロス張り、吹き付け等で仕上げてください。
構成 耐火GSII
1．仕上材料
| 仕上材料 | 強化石膏ボード | アスノン （スラグせっこう板） |
|
| 認 定 | JIS A 6901 不燃NM-8615 |
不燃 NM-8314 | |
| 厚 さ mm | 15 | 12 | |
| 規 格 mm | 標準寸法／幅910×長さ1,820 | ||
| 重 量 | kg／m2 | 12 | 13 |
| kg／枚 | 19 | 21 | |
2．標準部材
| ランナー |  |
| スタッド |  |
| グラスウール | 厚50mm、24/ｍ3以上 |
| タッピンねじ | φ3.5×32mm以上 |
| ステープル | 長さ20mm以上 |
| その他 | 目地処理パテ、ジョイントテープ、シーリング材 |

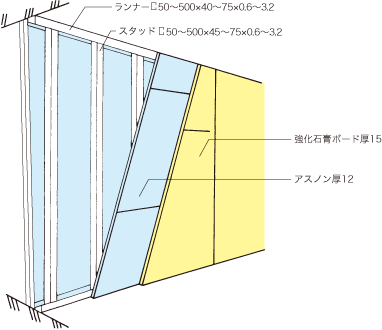

標準施工図
構成 耐火88・耐火12W
1．仕上材料
| 仕上材料 | アスノン （スラグせっこう板） |
||
| 耐火88 | 耐火12W | ||
| 認 定 | 不燃 NM-8314 | ||
| 厚 さ mm | 8（2枚張） | 12（2枚張） | |
| 規 格 mm | 標準寸法／幅910×長さ1,820 | ||
| 重 量 | kg／m2 | 9 | 13 |
| kg／枚 | 15 | 21 | |
2．標準部材
| ランナー |  |
| スタッド |  |
| タッピンねじ | φ3.5～32mm以上 |
※遮音構造は耐火12W

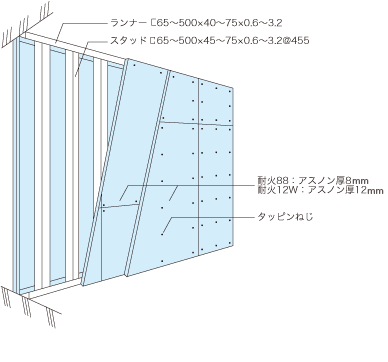

標準施工図
